آبکاری قلع در صنایع الکترونیک: محافظت از مدارهای چاپی
مقدمه
در دنیای الکترونیک، حفاظت از مدارهای چاپی (PCB) نقش حیاتی در افزایش طول عمر و عملکرد صحیح قطعات الکترونیکی دارد. یکی از روشهای رایج برای محافظت از این مدارها، آبکاری قلع در صنایع الکترونیک است که به عنوان یک لایه محافظتی عمل میکند. آبکاری قلع نهتنها باعث جلوگیری از اکسیداسیون و خوردگی میشود، بلکه هدایت الکتریکی را نیز بهبود میبخشد. در این مقاله، به بررسی فرآیند آبکاری قلع، مزایا، روشها و چالشهای آن در صنعت الکترونیک میپردازیم.
آبکاری قلع چیست؟
فرآیند آبکاری قلع
آبکاری قلع فرآیندی است که طی آن یک لایه نازک از قلع روی سطوح فلزی، به ویژه مس، اعمال میشود. این فرآیند با استفاده از روشهای مختلفی مانند الکتروشیمیایی یا غوطهوری انجام میشود و هدف آن افزایش دوام و هدایت الکتریکی مدارهای چاپی است.
- آبکاری الکترولیتی: در این روش، از جریان الکتریکی برای رسوبگذاری قلع استفاده میشود.
- آبکاری غوطهوری: در این روش، برد مدار چاپی در محلول حاوی یونهای قلع غوطهور میشود.
چرا از آبکاری قلع در صنایع الکترونیک استفاده میشود؟جلوگیری از اکسیداسیون
بهبود هدایت الکتریکی
مقاومت در برابر خوردگی

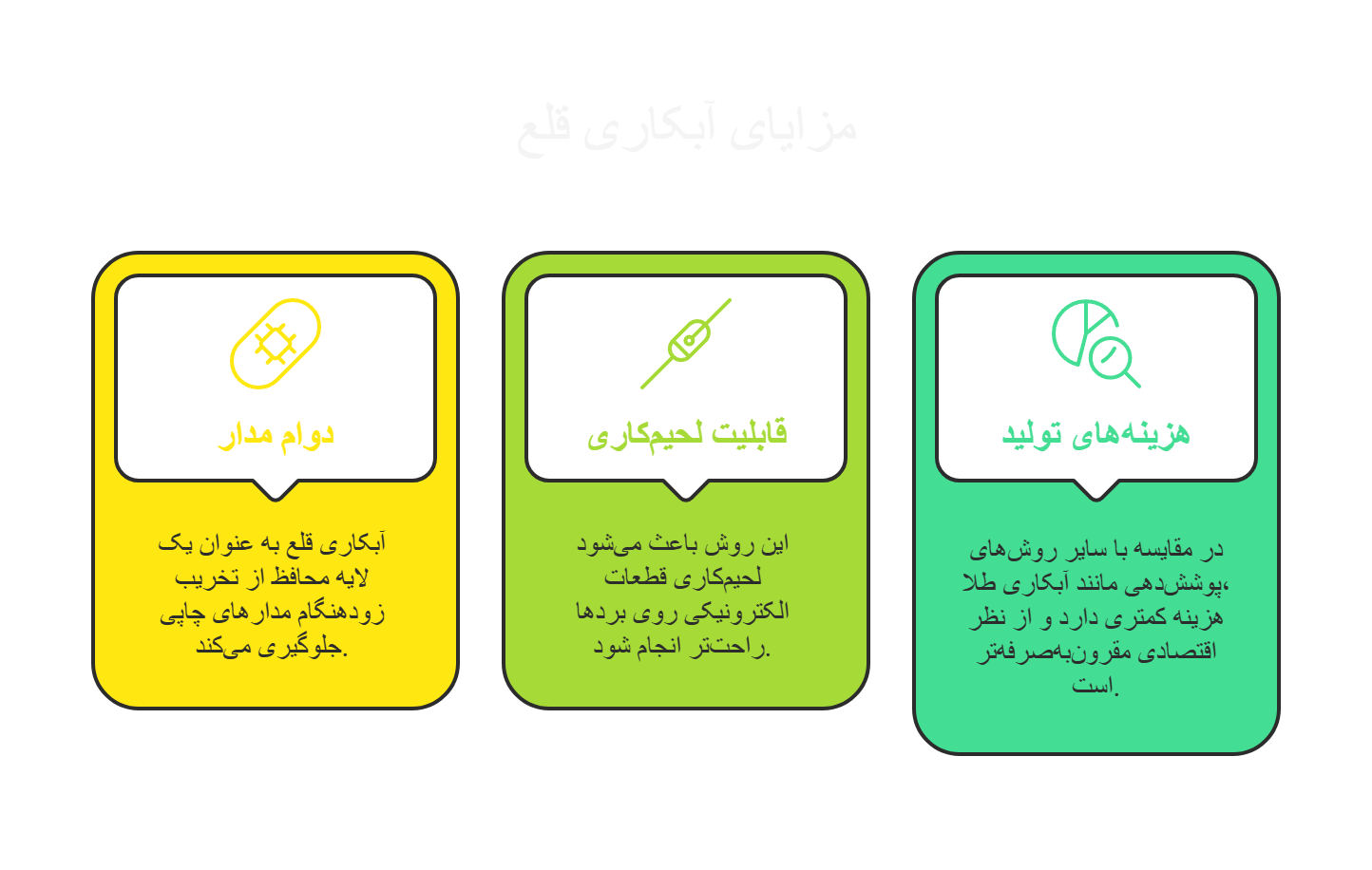

مزایای آبکاری قلع در مدارهای چاپی
- افزایش دوام مدار: آبکاری قلع به عنوان یک لایه محافظ از تخریب زودهنگام مدارهای چاپی جلوگیری میکند.
- بهبود قابلیت لحیمکاری: این روش باعث میشود لحیمکاری قطعات الکترونیکی روی بردها راحتتر انجام شود.
- کاهش هزینههای تولید: در مقایسه با سایر روشهای پوششدهی مانند آبکاری طلا، هزینه کمتری دارد و از نظر اقتصادی مقرونبهصرفهتر است.
انواع روشهای آبکاری قلع در صنعت الکترونیکآبکاری قلع خالص
این روش از قلع خالص برای پوششدهی استفاده میکند و بیشتر در مدارهای حساس به کار میرود.
آبکاری قلع-سرب
ترکیب قلع و سرب باعث بهبود مقاومت در برابر رشد مویینههای قلع میشود، اما به دلیل خطرات زیستمحیطی، استفاده از آن کاهش یافته است.
آبکاری قلع بدون سرب
این روش با توجه به استانداردهای زیستمحیطی (مانند RoHS) توسعه یافته و جایگزین مناسبی برای آبکاری قلع-سرب محسوب میشود.
تفاوت بین آبکاری قلع و دیگر روشهای پوششدهی مدار چاپیمقایسه با آبکاری طلا
آبکاری طلا یکی از روشهای گرانقیمت و پیشرفته برای محافظت از مدارهای چاپی است. این روش به دلیل رسانایی بالا، مقاومت عالی در برابر خوردگی و دوام طولانیمدت استفاده میشود. بااینحال، هزینه بالای طلا آن را برای بسیاری از تولیدکنندگان غیرقابل توجیه میکند. در مقایسه، آبکاری قلع گزینهای اقتصادیتر است که همچنان حفاظت مناسبی برای مدارها فراهم میکند.
مقایسه با آبکاری نقره
نقره نیز رسانایی الکتریکی بالاتری نسبت به قلع دارد اما مستعد اکسید شدن است که باعث کاهش عملکرد آن میشود. آبکاری قلع در مقابل اکسید شدن مقاومتر بوده و هزینههای نگهداری و اجرا را کاهش میدهد.
مقایسه با روش HASL
روش HASL (Hot Air Solder Leveling) یکی دیگر از گزینههای محبوب برای پوششدهی بردهای مدار چاپی است. در این روش، سطح مدار با یک لایه لحیم قلع-سرب پوشیده شده و سپس با هوای داغ صاف میشود. در حالی که این روش هزینه کمتری دارد، دقت و یکنواختی پوشش آن کمتر از آبکاری قلع است. به همین دلیل، آبکاری قلع در مدارهای پیشرفتهتر مانند فناوریهای سطح بالا (HDI) ترجیح داده میشود.
مراحل انجام آبکاری قلع در صنعت الکترونیک1. آمادهسازی سطح مدار چاپی
قبل از شروع فرآیند آبکاری، سطح برد باید کاملاً تمیز شود. این شامل حذف آلودگیها، چربیها و اکسیدهای ناخواسته از سطح مسی مدار است. روشهای مختلفی برای این کار استفاده میشود، مانند:
- شستوشوی شیمیایی با اسیدهای ضعیف
- استفاده از برسهای مکانیکی برای پاکسازی سطح
- حمامهای اولتراسونیک برای حذف ذرات بسیار ریز
2. اعمال پوشش قلع
پس از آمادهسازی سطح، برد مدار چاپی وارد محلول الکترولیت میشود که حاوی یونهای قلع است. جریان الکتریکی اعمالشده باعث رسوب قلع روی سطح برد میشود. عواملی که در این مرحله اهمیت دارند عبارتاند از:
- زمان قرارگیری در محلول (هرچه بیشتر باشد، ضخامت پوشش بیشتر خواهد بود)
- شدت جریان الکتریکی (باید بهگونهای تنظیم شود که پوشش یکنواختی حاصل شود)
- نوع محلول آبکاری و ترکیب شیمیایی آن
3. عملیات پس از آبکاری
بعد از اتمام فرآیند آبکاری، بردها باید خشک شده و در صورت نیاز، عملیات تکمیلی مانند آبکاری نهایی یا لایهبرداری اضافی انجام شود. همچنین برخی از بردها برای جلوگیری از رشد مویینههای قلع، تحت عملیات حرارتی قرار میگیرند.
چالشها و مشکلات آبکاری قلع
1. رشد مویینههای قلع (Tin Whiskers)
یکی از مشکلات رایج آبکاری قلع، رشد مویینههای نازک و سوزنیشکل قلع است که میتوانند باعث اتصال کوتاه در مدارهای الکترونیکی شوند. این مشکل بهویژه در مدارهای با فاصله کم بین اتصالات دیده میشود. روشهایی مانند عملیات حرارتی و استفاده از آلیاژهای جایگزین برای کاهش این مشکل پیشنهاد شده است.
2. مشکلات چسبندگی
اگر سطح مدار بهدرستی آمادهسازی نشود یا ترکیب محلول آبکاری بهینه نباشد، ممکن است چسبندگی لایه قلع به مس ضعیف باشد که در نتیجه باعث پوستهپوسته شدن پوشش میشود.
3. هزینههای مربوط به تجهیزات و مواد اولیه
درحالیکه آبکاری قلع نسبت به طلا و نقره ارزانتر است، اما تجهیزات موردنیاز برای فرآیند آبکاری و کنترل کیفیت، هزینههای خاص خود را دارند. علاوه بر این، رعایت استانداردهای زیستمحیطی ممکن است هزینههای اضافی ایجاد کند.

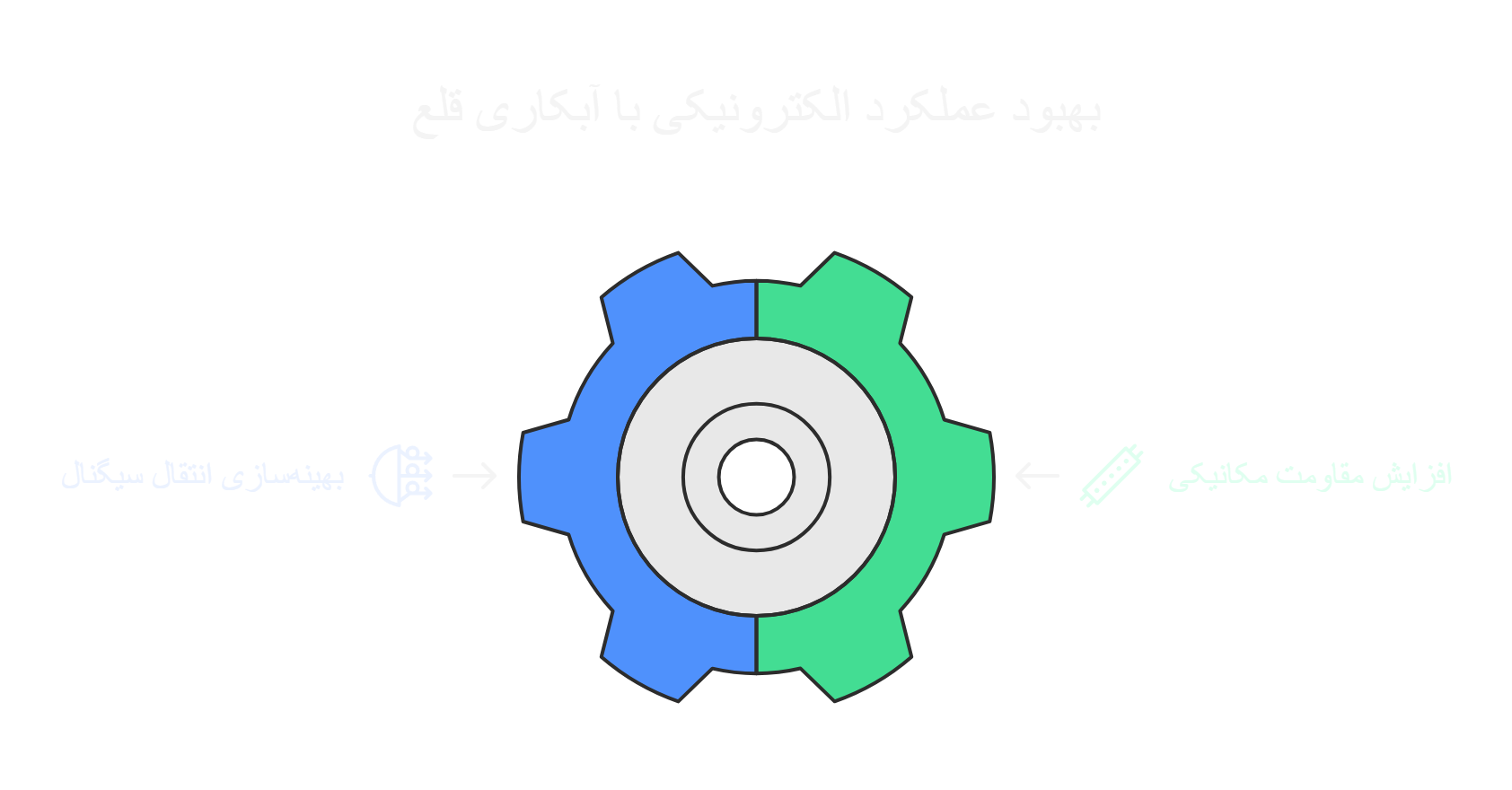

نقش آبکاری قلع در بهبود عملکرد قطعات الکترونیکی
1. بهینهسازی انتقال سیگنال
قلع به دلیل رسانایی مناسب خود، باعث بهبود کیفیت انتقال سیگنال در مدارهای الکترونیکی میشود. این امر بهویژه در مدارهای دیجیتالی با فرکانس بالا بسیار مهم است.
2. افزایش مقاومت مکانیکی مدار
لایه نازک قلع باعث افزایش استحکام مکانیکی برد مدار چاپی شده و آن را در برابر شکستگی و خراش مقاومتر میکند.
مواد مورد استفاده در فرآیند آبکاری قلع
1. محلولهای الکترولیتی
این محلولها شامل یونهای قلع و مواد افزودنی برای بهبود کیفیت پوشش هستند. برخی از محلولهای رایج عبارتاند از:
- محلولهای قلع سولفات
- محلولهای قلع کلرید
2. افزودنیهای شیمیایی
برای بهبود یکنواختی و چسبندگی پوشش قلع، از موادی مانند بازدارندههای خوردگی و پایدارکنندههای محلول استفاده میشود.
3. تجهیزات آبکاری
برای اجرای فرآیند آبکاری، از تجهیزاتی مانند:
- حمامهای الکترولیتی
- منابع تغذیه جریان مستقیم (DC)
- سیستمهای تصفیه محلول آبکاری
استفاده میشود.
تأثیرات زیستمحیطی آبکاری قلع
1. استفاده از قلع بدون سرب و مزایای آن
با توجه به خطرات زیستمحیطی سرب، بسیاری از صنایع به سمت استفاده از قلع بدون سرب حرکت کردهاند. استانداردهایی مانند RoHS (محدودیت مواد خطرناک) به تولیدکنندگان توصیه میکنند از روشهای پایدارتر استفاده کنند.
2. مشکلات آلودگی ناشی از فرآیند آبکاری
فرآیند آبکاری میتواند باعث تولید مواد زائد شیمیایی شود که باید بهدرستی مدیریت شوند تا از آلودگی محیطزیست جلوگیری شود.
استانداردهای آبکاری قلع در صنایع الکترونیک
1. استانداردهای بینالمللی (IPC, RoHS)
- RoHS: محدودیت استفاده از سرب و سایر مواد خطرناک
- IPC-4554: استاندارد پوشش قلع برای مدارهای چاپی
2. استانداردهای صنعتی و نحوه رعایت آنها
تولیدکنندگان باید تجهیزات و فرآیندهای خود را بر اساس این استانداردها تنظیم کنند تا کیفیت نهایی محصول تضمین شود.

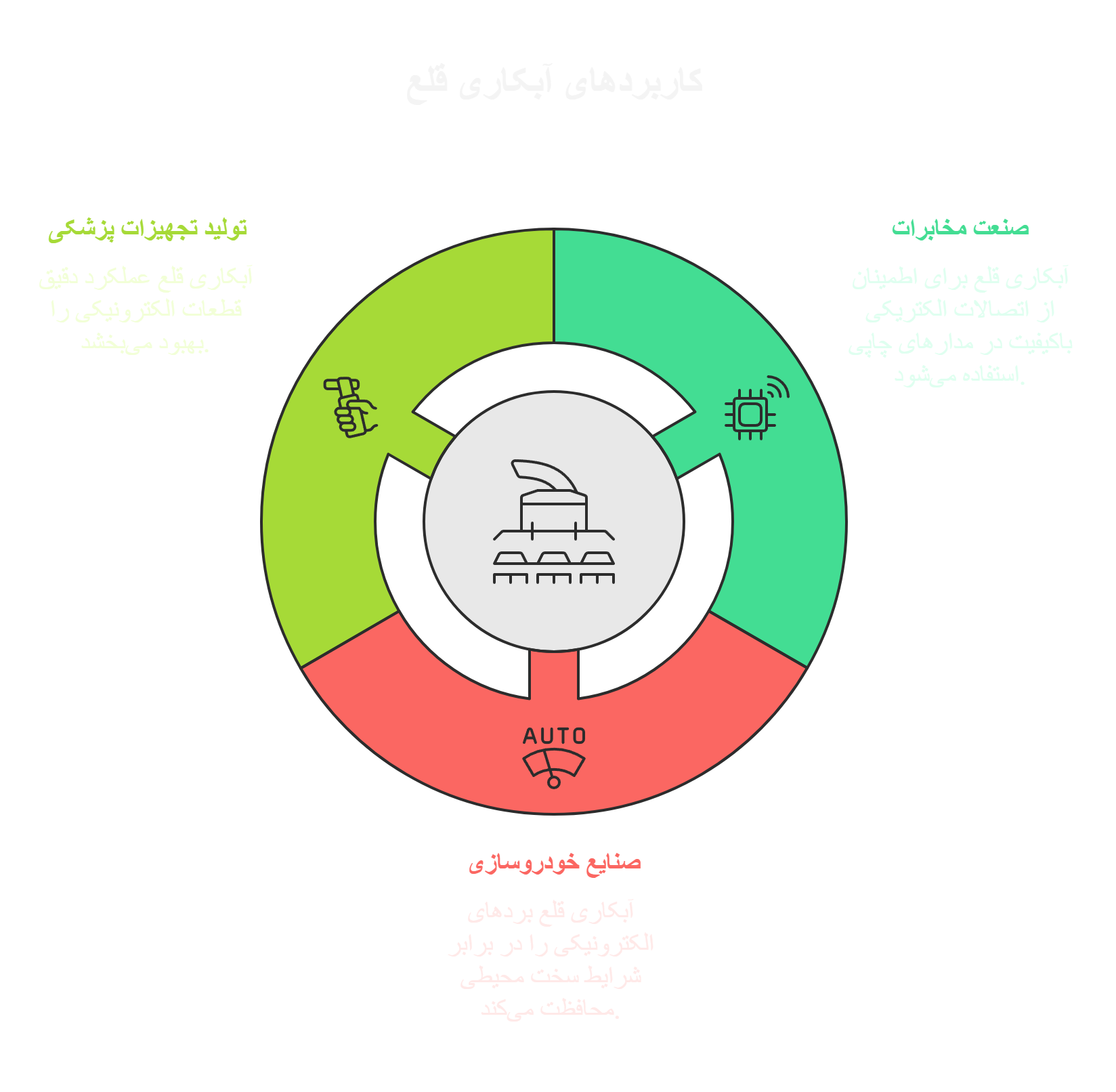

کاربردهای عملی آبکاری قلع در صنایع مختلف
1. صنعت مخابرات
مدارهای چاپی در تجهیزات مخابراتی نیاز به آبکاری قلع دارند تا از اتصالات الکتریکی باکیفیت اطمینان حاصل شود.
2. صنایع خودروسازی
بردهای الکترونیکی خودروها باید در برابر شرایط سخت محیطی مقاوم باشند که آبکاری قلع در صنایع خودرو سازی به این هدف کمک میکند.
3. تولید تجهیزات پزشکی
تجهیزات پزشکی به قطعات الکترونیکی با دقت بالا نیاز دارند که اغلب از آبکاری قلع برای بهبود عملکرد آنها استفاده میشود.
نتیجهگیری و جمعبندی
آبکاری قلع یکی از روشهای مؤثر برای محافظت از مدارهای چاپی در برابر خوردگی و اکسیداسیون است. این فرآیند باعث بهبود هدایت الکتریکی، افزایش دوام مدار و کاهش هزینههای تولید میشود. با توجه به چالشهایی مانند رشد مویینههای قلع و مسائل زیستمحیطی، استفاده از روشهای نوین و استانداردهای بهروز میتواند این مشکلات را کاهش دهد.
سؤالات متداول (FAQ)
- چرا آبکاری قلع برای مدارهای چاپی بهتر از روشهای دیگر است؟
آبکاری قلع هزینه کمتری دارد، در برابر اکسیداسیون مقاوم است و لحیمکاری را تسهیل میکند. - آیا آبکاری قلع به محیطزیست آسیب میزند؟
در روشهای سنتی بله، اما استفاده از قلع بدون سرب و مدیریت صحیح مواد زائد میتواند اثرات آن را کاهش دهد. - آیا رشد مویینههای قلع مشکلساز است؟
بله، اما میتوان با روشهایی مانند عملیات حرارتی یا استفاده از آلیاژهای خاص این مشکل را کاهش داد. - آیا بردهای الکترونیکی خودروها از آبکاری قلع استفاده میکنند؟
بله، برای افزایش مقاومت در برابر شرایط سخت محیطی. - مهمترین استانداردهای آبکاری قلع کداماند؟
استانداردهای RoHS و IPC-4554 از مهمترین استانداردها در این حوزه هستند.
